Подробная информация о продукте:
|
| Описание продукции: | Мельница холодной прокатки ролика Φ90×Φ400×300mm 4 реверзибельная | Сырье: | Q235, SPCC, SS400, SPHC, etc. |
|---|---|---|---|
| Толщина входного сигнала: | ≤2mm | Ширина: | 100-200MM |
| Диаметр катушки выхода (внутренний/наружный): | Φ600, Φ750/1600mm, по мере необходимости | Максимальное свертывая давление: | ≤150T |
| Свертывая скорость: | Мельница холодной прокатки V≤30m/min | Свертывая линия высота: | 850mm |
| Гарантия: | Один год | ||
| Высокий свет: | Реверзибельная мельница,мельница холодной прокатки 30m/min,Реверзибельный ролик мельницы 4 |
||
1. Применение мельницы холодной прокатки 4-ролика реверзибельной:
4-roller реверзибельное CRM (мельница холодной прокатки) управляется резервными роликами, с высокой ригидностью стойки. Система крена принимает особенные подшипники для прокатных станов. Отжимая пара шестерни червя вторичная поверхность конверта, с большой отжимая силой. Соответствующее для промежуточный свертывать завальцовки и заканчивать. Это идеальное оборудование прокатного стана для свертывать нормальные сталь углерода, легированную сталь, нержавеющую сталь, медь, алюминий, etc.
2. Состав оборудования и структурные характеристики мельницы холодной прокатки 4-ролика реверзибельной

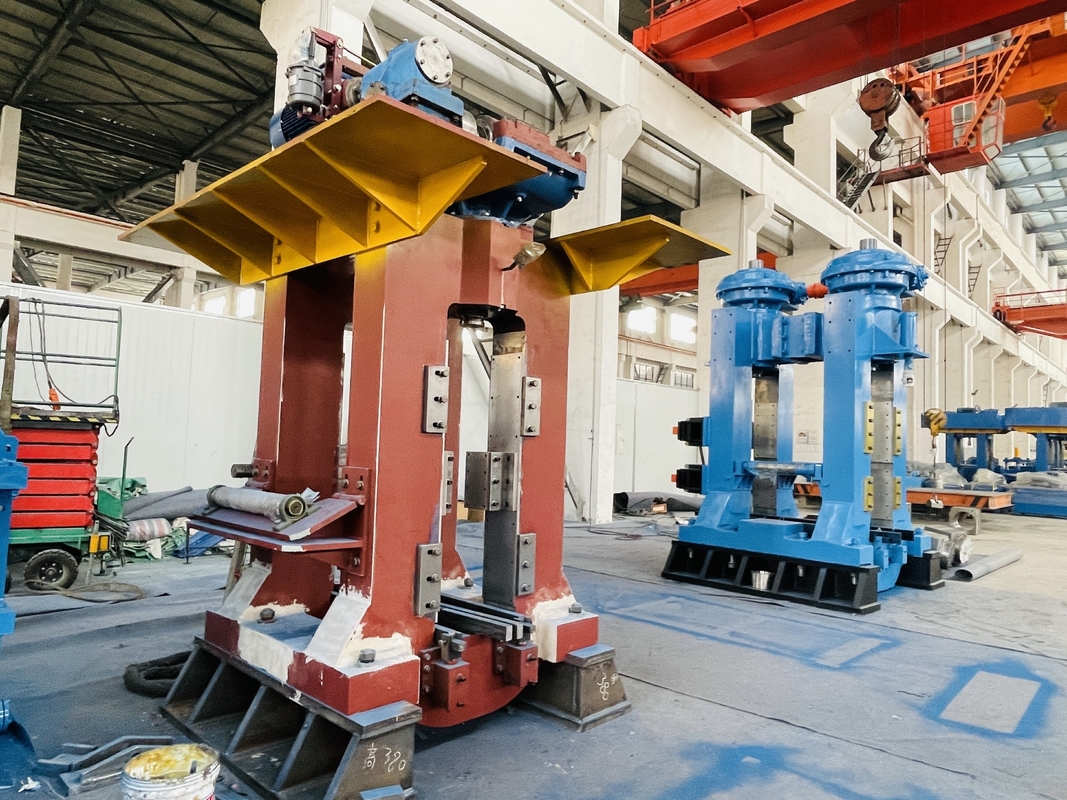

Эта машина мельница холодной прокатки 4-ролика, состоя из главного мотора, редуктор скорости, шевронное место установки передаточного механизма, всеобщий вал, кронштейн, стойка деятельности, электрический отжимая прибор. , Левые и правые койлеры, гидравлическая станция и управление DC электрическое и другие части, etc.
.
3. Поток процесса: (для ссылки)
Нагружая (разгружая) процесса прокатного стана →← прокатного стана →← платформы процесса прокатного стана →← device→←recoiler прибор высотой с 4 основного platform→←recoiler→←loading (разгружая)
4. состав оборудования:
4,1 механическое оборудование:
| Нет. | Описание | Блок | Qty. |
| 1 | высотой с 4 главный прокатный стан | установите | 1 |
| 2 | Электрический прибор screwdown | установите | 2 |
| 3 | Гидравлический балансируя прибор | установите | 1 |
| 4 | Всеобщий вал | ПК | 2 |
| 5 | Всеобщий кронштейн вала | установите | 1 |
| 6 | Шкаф ролика работы изменяя | установите | 1 |
| 7 | Прибор гидравлического ролика изменяя резервного ролика | установите | 1 |
| 8 | Шкаф резервного ролика изменяя | установите | 1 |
| 9 | Фронт/задняя платформа процесса мельницы | установите | 2 |

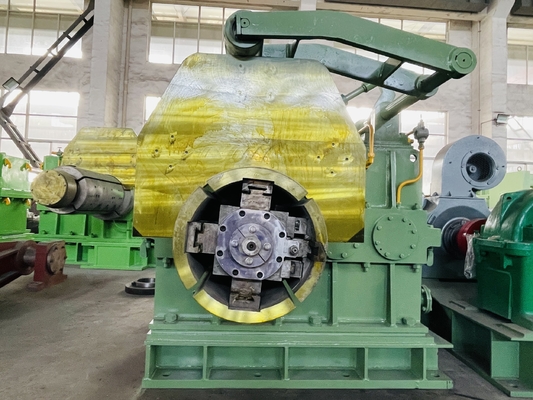

| 10 | Гидравлическое recoiler расширения | установите | 2 |
| 11 | Автомобиль катушки разрядки | установите | 2 |
| 12 | Болт учреждения | установите | 1 |
4,2 электрический двигатель, электрический контроль:
| Нет. | Описание | Блок | Qty. |
| 1 | Главный мотор | установите | 1 |
| 2 | Мотор Recoiler | установите | 2 |
| 3 | Мотор Screwdown | установите | 2 |
| 4 | Электрический контроль | установите | 1 |
4,3 жидкое оборудование:
| Нет. | Описание | Блок | Qty. |
| 1 | Общая гидравлическая система (включая стойка клапана) | установите | 1 |
| 2 | Ролик гнуть гидравлическую станцию (включая стойка клапана) | установите | 1 |
| 3 | Тонкая станция смазки масла | установите | 1 |
| 4 | Система смазки нефти и газ | установите | 1 |
| 5 | Отростчатая система смазки | установите | 1 |
5. технические параметры (варианты):
|
Модель нет. Технические параметры |
650 | 750 | 850 |
| Материал | Сталь углерода & низкая легированная сталь | Сталь углерода & низкая легированная сталь | Сталь углерода & низкая легированная сталь |
| Толщина материала (mm) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| Материальная ширина (mm) | 400-500 | 500-650 | 600-750 |
| Толщина выхода (mm) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| Свертывая сила (KN) | 5500 | 6500 | 7500 |
| Резервный размер ролика (mm) | Φ550×600 | Φ650×700 | Φ750×820 |
| Средний размер ролика (mm) | / | / | Φ300/Φ280×820 |
| Размер ролика работы (mm) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| Режим привода | роликом работы | роликом работы | роликом работы |
| Главный мотор | Мотор DC | Мотор DC | Мотор DC |
| Редуктор | Совмещенная коробка передач | Совмещенная коробка передач | Совмещенная коробка передач |
| Uncoiler (опционный размер) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| Recoiler (опционный размер) | Φ508×650 | Φ508×750 | Φ508×850 |
| Свертывая скорость (m/min.) | 180-480 | 240-600 | 240-600 |
| Напряжение Uncoiler (KN) | 30 | 35 | 45 |
| Напряжение Recoiler (KN) | 10-70 | 10-80 | 10-90 |
| Метод Screwdown | Механический/гидравлический AGC | Механический/гидравлический AGC | Механический/гидравлический AGC |
Примечание: Вышеуказанные параметры для ссылки только, оно смогли быть изготовлены согласно требованиям к клиента.
6. Упаковка
Машина будет зафиксирована внутри контейнера стальным проводом и особенный ремень ЛЮБИМЦА, убеждаться все части не двинет во время транспорта и не избежит никаких видов повреждения машины и контейнера.
7. условие гарантии: 12 месяца (исключая легк-сломленных частей)
8. Наши обслуживание и особенности:
8,1 дизайн: Мы имеем созретую техническую команду с богатым опытом, который нужно превратиться и deisng машины согласно покупательскому спросу и требованиям к.
8,2 это очень идеальное и прочное оборудование. Мы имеем больше чем 10 многолетних опытов.
8,3 этот вид машины имеет самое лучшее качество и самую лучшую цену. Он имеет точное измерение и легкий работать.
8,4 мы снабжаем службу технической поддержки (оба перед, в течение и после продажами), продукцию, установку, поручать и ремонтное службу все клиенты.
8,5 наш продукт был экспортирован к много регионов и выиграл высокую репутацию из-за высококачественного и умеренной цены.
